箱变外壳与高/低压柜的通用技术要求

【最后更新日期：2019年12月10日11:41:49】

本文章存在的意义是为了方便各个厂家生产统一，配套兼容，并非死规定。

所有有关生产厂家，默认情况下，必须遵守本文章技术要求，如果存在疑问或者偏差，请当天提出来沟通。避免其它厂家已经按要求生产了。导致最终设备不配套。

如果工程项目，有特殊要求，请按沟通协商的图纸来生产制作。

长期合作的厂家，可以联系网站管理员，联系技术部，协商修订本网站的技术要求及标准，让各厂家都方便生产。

任何情况下，必须先考虑安全生产，通电安全，然后才能考虑修改技术要求及标准

1、首当其冲，要考虑整个外体的强度，避免因为门多导致安全影响。

箱变外壳厂家需建议一下，如存在安全问题，及时提出，需要双方沟通协调。

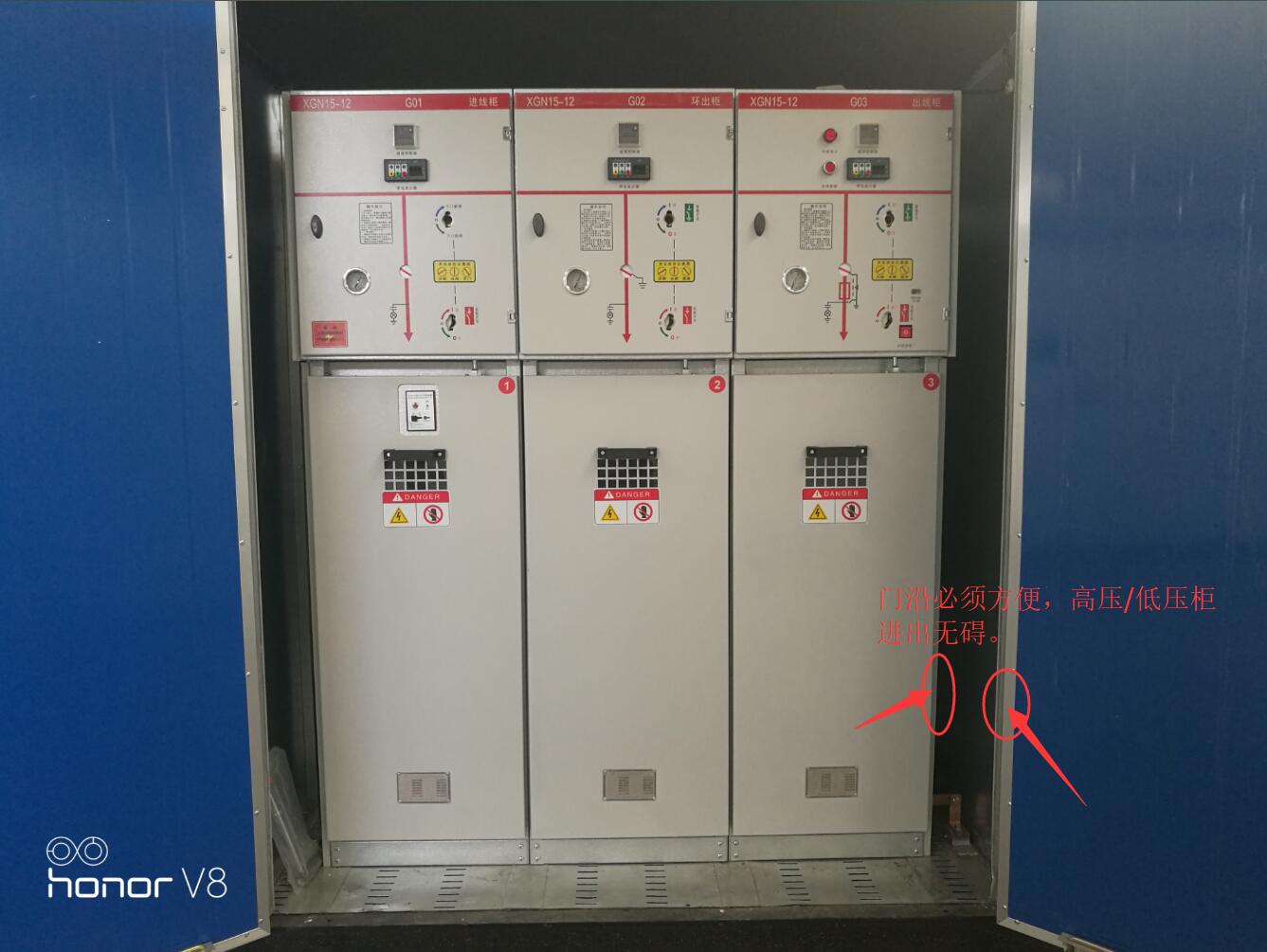

2、箱变外壳的开门，必须方便【高/低压柜的进出】，不存在阻挡柜子进出。

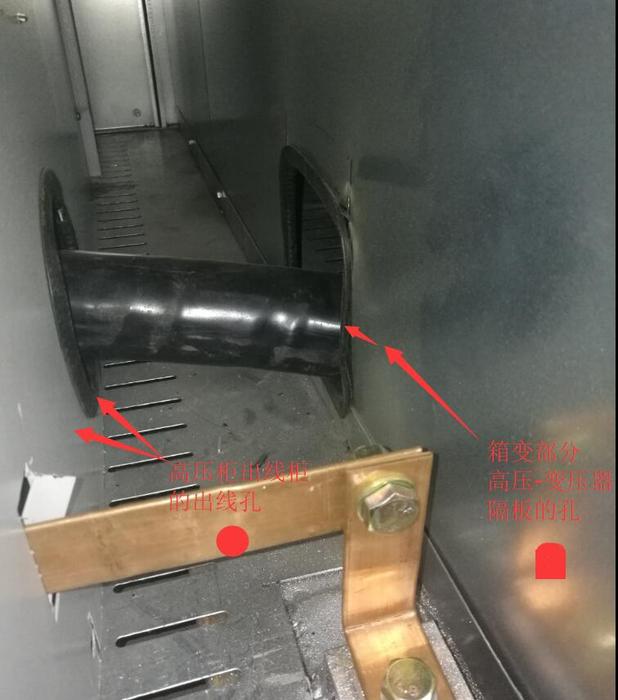

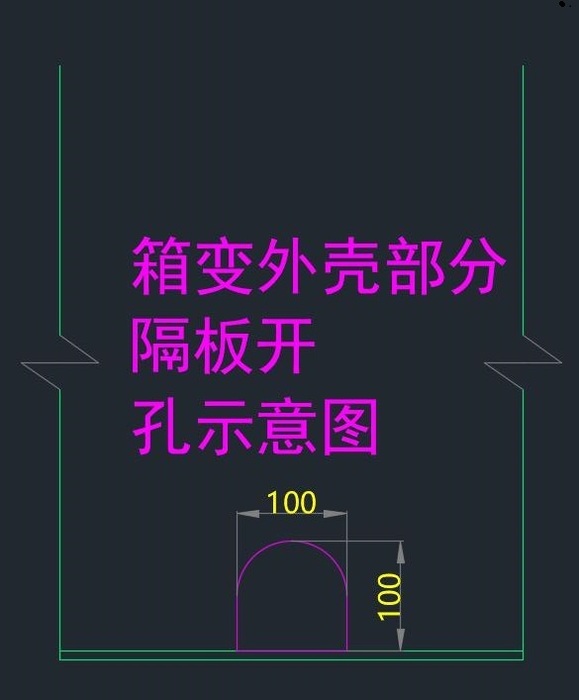

3、高压柜-变压器之间的孔，箱变部分，必须是一个拱门型状，贴近底部。

.

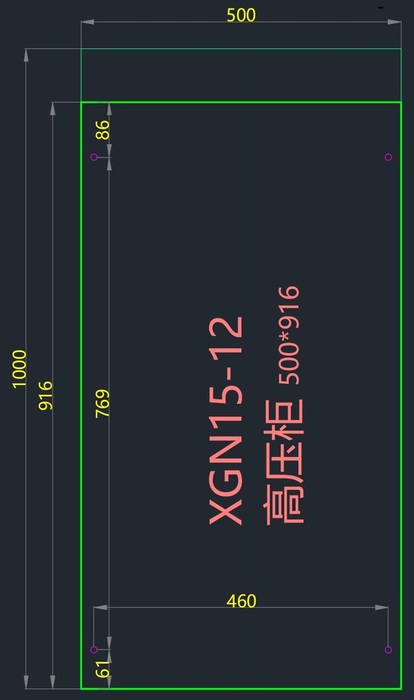

4、XGN15-12高压柜的底板安装孔500*916的。

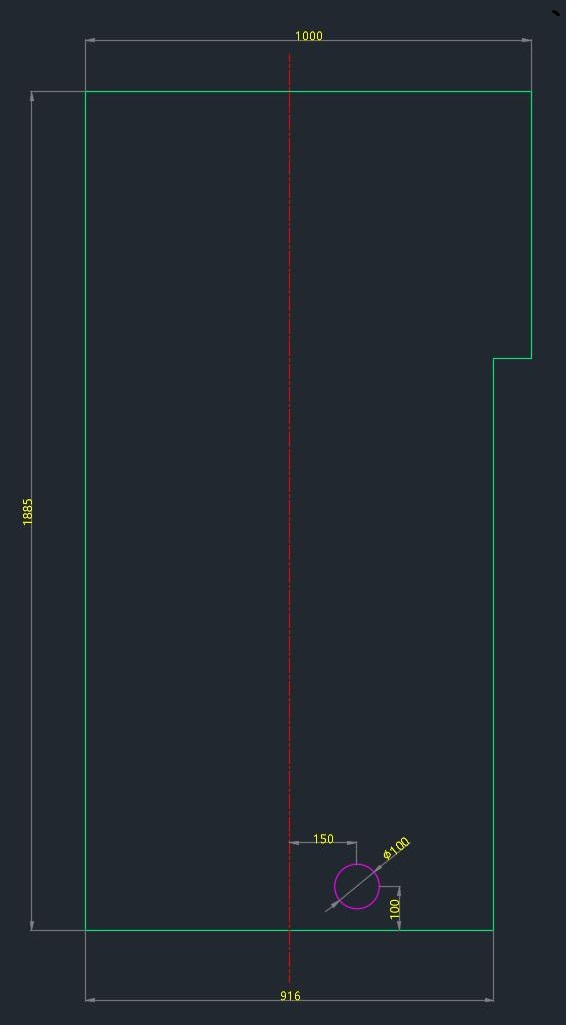

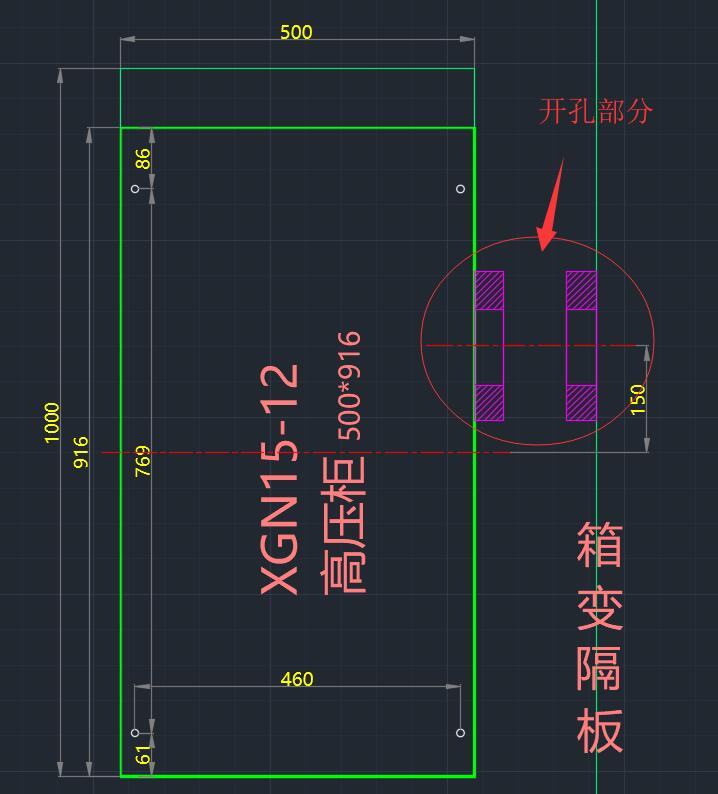

5、XGN15-12出线柜，出线孔所在位置，注意，电缆夹安装电缆孔下方。

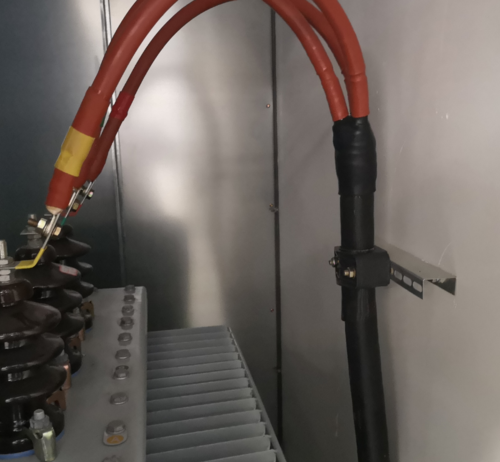

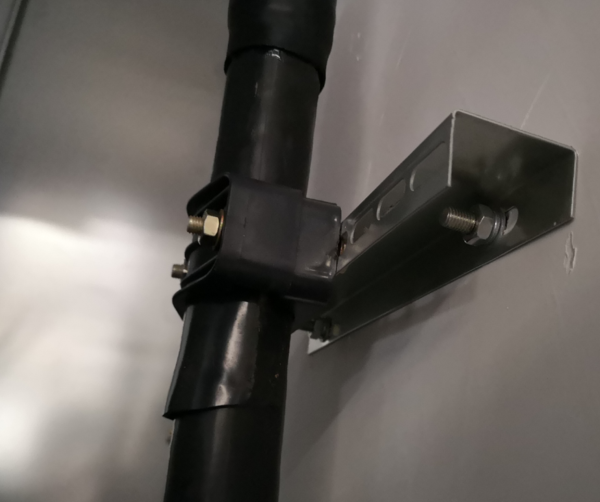

6、箱变外壳-变压器室，高压电缆固定支架。

样式，可以根据厂家标准选用合适的；安装高度，参考变压器平面高度。

7、箱变壳体-变压器室与低压室之间，无需开铜排孔，但是要配套一个绝缘板。

下图是我们自己制作完成后的样子。

8、箱变壳体-变压器室风机问题，400kVA以下的，均设置　2 个风机；400kVA及以上的，均设置 4 个风机；

9、高压柜外门，距离箱变外壳边（不含外墙），保持在100 ~ 150左右。看下图。

注意，是外形门边，不是安装孔。【安装孔尺寸，请按第　4　条来。】

如果变压器采用的是干式变压器，尽量保持在　100　左右，最佳。
